Golyóscsapágy és mélyhornyú golyóscsapágy: legfontosabb különbségek

A mélyhornyú golyóscsapágy egy speciális és nagyon népszerű golyóscsapágy típus — nem külön kategória. A "golyóscsapágy" a tág családi név, míg a mélyhornyú golyóscsapágyak (DGBB) a családon belül a legszélesebb körben használt altípust képviselik, nagyjából Az összes golyóscsapágy értékesítés 80%-a világszerte . A különbségek megértése fontos a terhelés típusának, sebességének és telepítési korlátainak megfelelő csapágy kiválasztásakor.

A golyóscsapágy család: mit tartalmaz

A golyóscsapágyak gömb alakú gördülő elemeket használnak a forgási súrlódás csökkentésére és a mozgó alkatrészek közötti terhelések megtámasztására. Ezen a családon belül számos különálló altípus létezik, amelyek mindegyike meghatározott terhelési profilokhoz és működési feltételekhez készült:

• Mélyhornyú golyóscsapágyak (DGBB): Általános célú, kezeli a sugárirányú és mérsékelt axiális terheléseket
• Szögletes érintkező golyóscsapágyak: Optimalizált kombinált axiális és radiális terhelésekhez nagyobb érintkezési szögeknél (15°-40°)
• Önbeálló golyóscsapágyak: 2°–3°-ig elviselhető a tengely eltolódása
• Nyomógolyós csapágyak: Tisztán axiális terheléseket kezelni, nem alkalmas radiális erőhatásokra
• Négypontos érintkező golyóscsapágyak: Axiális terhelések támogatása mindkét irányban egy sorban

Amikor a mérnökök vagy a beszerzési csapatok specifikáció nélkül hivatkoznak egy "golyóscsapágyra", akkor szinte mindig alapértelmezés szerint mélyhornyú golyóscsapágyat jelentenek – ez bizonyítja, hogy a DGBB-k mennyire dominánsak a gyakorlatban.

Mitől lesz megkülönböztethető a mélyhornyú golyóscsapágy

A mélyhornyú golyóscsapágy meghatározó jellemzője a futópálya geometriája. A hornyok mind a belső, mind a külső gyűrűben mélyebbek – sugarában közelebb vannak a golyó átmérőjéhez – a többi golyóscsapágytípushoz képest. Ez a kialakítás számos szerkezeti előnnyel jár:

• A mély horony lehetővé teszi, hogy a csapágy mindkettőnek ellenálljon radiális terhelések és axiális (toló) terhelések mindkét irányban
• A golyónkénti nagyobb érintkezési felület növeli a terhelhetőséget a sekély hornyú kialakításokhoz képest
• A geometria támogatja a nagy sebességű működést – a szabványos DGBB-ket erre tervezték sebesség akár 20 000-50 000 RPM mérettől és kenéstől függően
• A szimmetrikus kialakítás lehetővé teszi mindkét irányban történő felszerelést teljesítménycsökkenés nélkül

Egy szabványos DGBB, mint például az ubiquitous 6205-2RS (25 mm-es furat) dinamikus teherbírása körülbelül 14,0 kN, statikus terhelése pedig 6,95 kN – így alkalmas elektromos motorokhoz, szivattyúkhoz, ventilátorokhoz és szállítószalag-rendszerekhez, különösebb szerelési szempontok nélkül.

Fej-fej: Mély horony vs más golyóscsapágy típusok

Terhelhetőség: ahol a mélyhornyos csapágyak kiválóak, és ahol nem

A mélyhornyú golyóscsapágyak páratlanok a nagy sebességű kombinált terhelési forgatókönyveknél, de teherbírási profiljuknak egyértelmű határai vannak:

Radiális terhelési szilárdság

A DGBB-k hatékonyan kezelik a radiális terhelést, mivel a mély futópálya a terhelést egyszerre több golyó között osztja el. A 6206-os csapágy (30 mm-es furat) dinamikus radiális terhelést hordoz 19,5 kN — elegendő a legtöbb könnyű és közepes ipari motorhoz.

Axiális terhelhetőség

A tolóerős golyóscsapágyakkal ellentétben a DGBB egyidejűleg mindkét irányú axiális terhelést képes kezelni – kb. 50%-a radiális terhelhetőségüknek normál körülmények között. Ez a sokoldalúság számos kivitelben szükségtelenné teszi a különálló nyomócsapágyakat. Ha azonban az axiális terhelések meghaladják ezt a küszöbértéket, vagy az elsődleges terhelés, a szögérintkező csapágyak vagy a nyomócsapágyak megfelelőbbek.

Eltérés érzékenysége

Ez a DGBB-k ismert korlátozása. Elviselik tengelyeltérés csak 0,08°–0,16° élterhelés előtt jelentősen csökkenti a csapágy élettartamát. Az inherens tengelyelhajlású alkalmazásokhoz – mint például a hosszú szállítószalagok vagy mezőgazdasági hajtások – az önbeálló golyóscsapágyak vagy a gömbgörgős csapágyak jobb választás.

Sebességbesorolások: Miért vezetnek a mélyhornyú csapágyak a sorozatban?

Az összes gördülőcsapágy közül a mélyhornyú golyóscsapágyak érik el a legnagyobb megengedett sebességet. Ez az alacsony súrlódási geometriájának és a minimális belső hőtermelésnek köszönhető. Tájékoztatásul:

• A 6000-es sorozatú DGBB (10 mm-es furat) üzemelhet 47 000 RPM-ig zsíros kenéssel
• Az egyenértékű, azonos méretű hengeres görgős csapágyak fordulatszáma általában 30 000-35 000 RPM
• A hasonló méretű kúpgörgős csapágyak fordulatszáma 10 000–15 000 ford./percre korlátozható

Ez a sebességelőny teszi a DGBB-ket az alapértelmezett választássá az elektromos motorok, fogászati fúrók, centrifugálszivattyúk, turbófeltöltők és nagy sebességű géporsók számára.

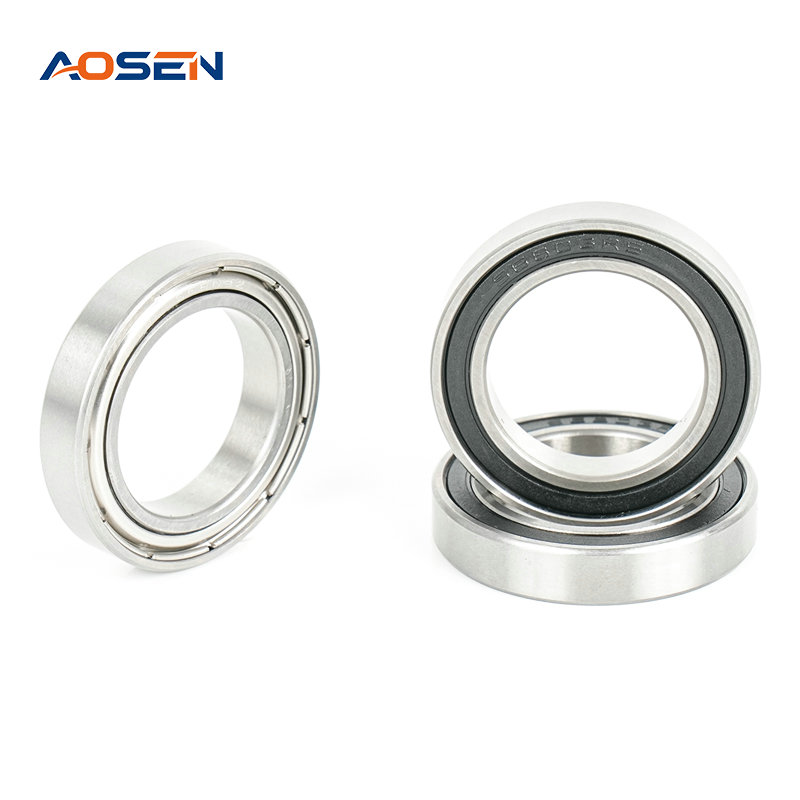

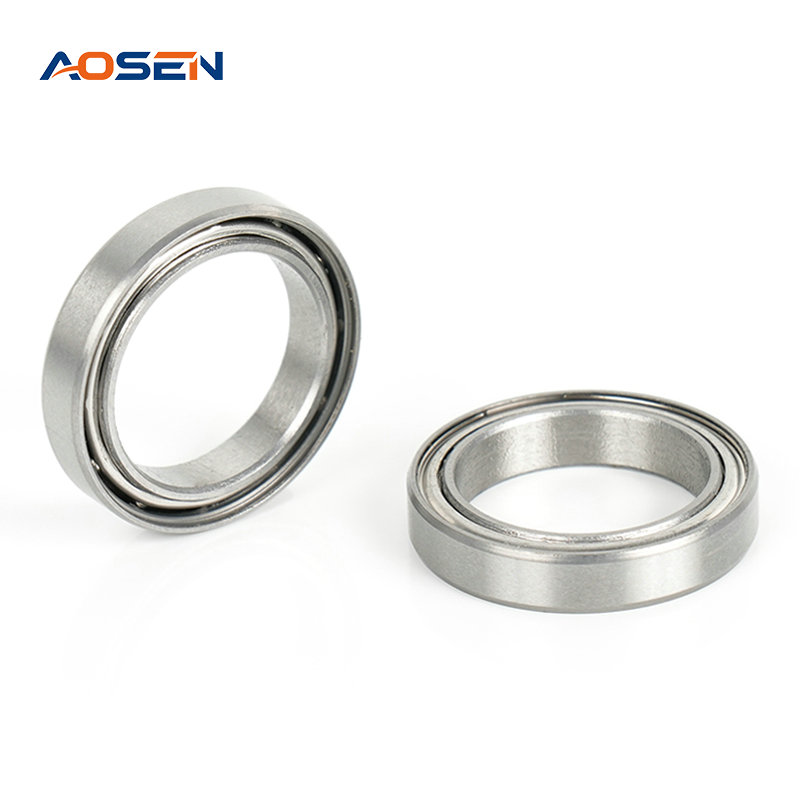

Tömítési és árnyékolási lehetőségek mélyhornyú golyóscsapágyakban

A DGBB-k egyik gyakorlati előnye sok más golyóscsapágytípussal szemben a tömített és árnyékolt változatok széles körű elérhetősége, amely lehetővé teszi a karbantartásmentes működést szennyezett környezetben:

• Nyitott (utótag nélkül): Nincs tömítés – külső kenést igényel; ahol az utánkenés rutinszerű
• Z vagy ZZ (fém pajzs): Véd a szilárd szennyeződések ellen; nem zárja le teljesen a nedvesség ellen; kisebb súrlódás, mint a tömítéseknél
• RS vagy 2RS (gumi tömítés): Teljes érintkezési tömítés az egyik vagy mindkét oldalon; védi mind a portól, mind a nedvességtől; számára előre megpakolva zsírral a csapágyak élettartama alatti kenés
• RZ vagy LLB (alacsony súrlódású tömítés): Érintkezésmentes vagy alacsony érintkezésű gumitömítés – kombinálja a szennyeződés elleni védelmet a csökkentett ellenállással nagyobb sebességnél

A szögérintkezős golyóscsapágyak és a nyomógolyóscsapágyak sokkal kevesebb tömítési lehetőséget kínálnak, és gondosabb háztervezést igényelnek a szennyeződések kezelése érdekében – egy másik gyakorlati ok, amiért a DGBB-k uralják az általános ipari felhasználást.

Mikor válasszunk másik golyóscsapágyat mélyhornyú típusra

Sokoldalúságuk ellenére a mélyhornyú golyóscsapágyak nem mindig az optimális választás. A következő forgatókönyvek alternatív golyóscsapágytípusokat igényelnek:

Nagy axiális terhelés egy irányban

A szerszámgépek orsói, golyóscsavarjai és spirális fogaskerekes hajtásai erős axiális erőket hoznak létre meghatározott irányban. Szögletes érintkező golyóscsapágyak 40°-os érintkezési szögben dinamikus névleges értékük 70%-áig terjedő axiális terhelést hordoznak – ez messze meghaladja azt, amit egy DGBB képes kezelni idő előtti meghibásodás nélkül.

Jelentős tengelyeltérés

Olyan alkalmazásokhoz, ahol a tengely elhajlása meghaladja a 0,5°-ot – gyakori a hosszú tengelyeknél, fafeldolgozó gépeknél vagy bányászati berendezéseknél – az önbeálló golyóscsapágyak 3°-ig elviselik az élek terhelése nélkül, drámaian meghosszabbítva az élettartamot.

Tiszta axiális terhelésű alkalmazások

A függőleges szivattyútengelyek, az emelőszerkezetek és a forgóasztalok szinte teljes mértékben a tengely tengelye mentén fejtik ki a terhelést. A nyomógolyós csapágyakat kifejezetten erre tervezték, teherbírása max 3–5-ször nagyobb, mint az azonos furatméretű DGBB tiszta axiális terhelés alatt.

Dimenziós szabványosítás és felcserélhetőség

A mélyhornyú golyóscsapágyak megfelelnek az ISO 15 és az ABMA szabványoknak, így világszerte felcserélhetők a gyártók között. A Az SKF, NSK, FAG vagy egy általános szállító 6204-2RS csapágya azonos méretekkel rendelkezik : 20mm furat, 47mm külső átmérő, 14mm szélesség. Ez a szabványosítás jelentős gyakorlati előnyt jelent – ​​a cserealkatrészek világszerte és különböző árkategóriákban kaphatók.

Egyes speciális golyóscsapágytípusok – különösen bizonyos szögérintkező-konfigurációk és négypontos érintkezőcsapágyak – kevésbé univerzális szabványosítással rendelkeznek, ezért gyártóspecifikus cserét és potenciálisan hosszabb átfutási időt igényelnek.

Gyakorlati kiválasztási útmutató: Golyóscsapágy típus alkalmazás szerint

Költség és elérhetőség: gyakorlati szempont

A mélyhornyú golyóscsapágyak a a legalacsonyabb költségű gördülőcsapágyak teherbírási egységenként , amely a hatalmas globális termelési volumenből profitál. Egy jó hírű márkától származó szabványos 6205-2RS csapágy hozzávetőlegesen kerül kiadásra 2–8 USD között egyszeri mennyiségben, ömlesztve 1 dollár alá csökkenve. Az egyenértékű méretű szögérintkező csapágyak általában költségesek 3-5× több , és a speciális típusok, például a négypontos érintkezőcsapágyak 10-szeresek vagy nagyobbak lehetnek.

A nagy mennyiségű gyártás vagy a gyakori csapágycserét igénylő berendezések esetében ez a költségkülönbség jelentős tényező a teljes birtoklási költségben – és gyakran ez a döntő ok, amiért a mérnökök alapértelmezés szerint a DGBB-t alkalmazzák, amikor a terhelési viszonyok megengedik.
