Hogyan lehet pontosan azonosítani a rozsdamentes acél mélyhornyú golyóscsapágyas modelleket nóniuszos féknyereg segítségével?

Az ipari berendezések rendszeres karbantartása és mechanikai javítása során a csapágyak pontos azonosítása és cseréje kritikus lépés a stabil működés biztosításában. A hosszan tartó kopás vagy az olajjal és zsírral való szennyeződés miatt a lézerrel maratott jelölések sok felületén rozsdamentes acél mélyhornyú golyóscsapágyak olvashatatlanná válhat. Következésképpen a pontos csapágymodell meghatározása fizikai méréssel a mérnökök elengedhetetlen készségévé vált.

Ez a cikk részletes útmutatást ad arról, hogyan lehet gyorsan és pontosan azonosítani a rozsdamentes acél mélyhornyú golyóscsapágy modelljét – nem több, mint féknyereg felhasználásával – annak mérésével. belső átmérő, külső átmérő és szélesség .

Mérőeszközök és alapvető paraméterek

A csapágymodell pontos azonosításához először egy nagy pontosságú modellt kell készítenünk nóniusz féknyereg . A mérési folyamat során a következő három kulcsfontosságú adatpontot kell megszereznünk:

1. Belső átmérő (d): Meghatározza a tengely méretét, amellyel a csapágy illeszkedik, és egyben a legkritikusabb paraméter a csapágy modellszámának utótagjának származtatásához.

2. Külső átmérő (D): Meghatározza a csapágy rögzítési furatának méretét.

3. Szélesség/vastagság (B): A csapágy tengelyirányú mérete.

A rozsdamentes acél mélyhornyú golyóscsapágyak elnevezési konvencióiban (pl. S6004-ZZ) az "S" előtag a rozsdamentes acél anyagot, míg a "ZZ" utótag a kétoldalas fémpajzsokat jelöli. A közbeeső számok (például 6004) azonban a kulcsot adják a csapágy méreteihez.

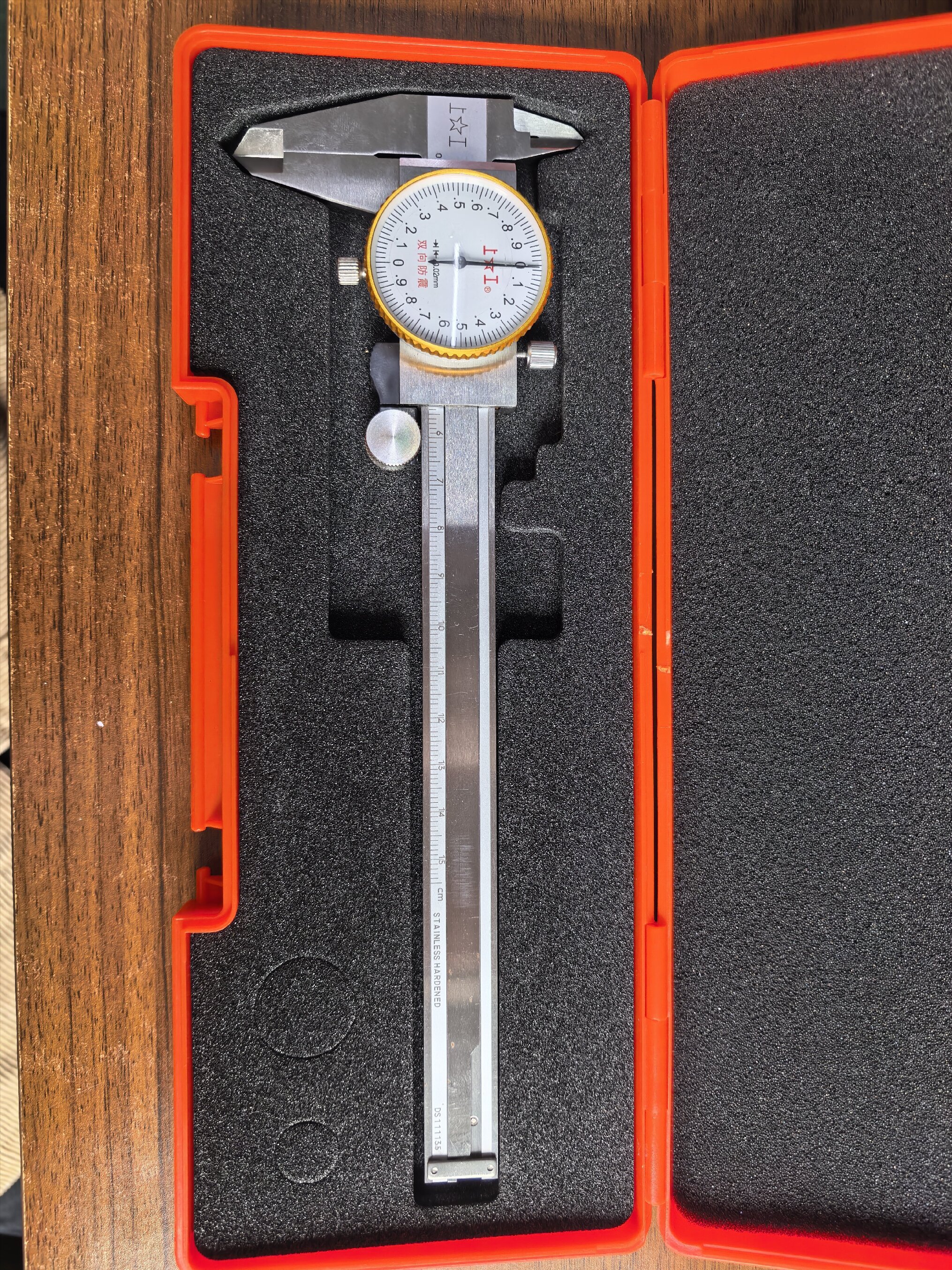

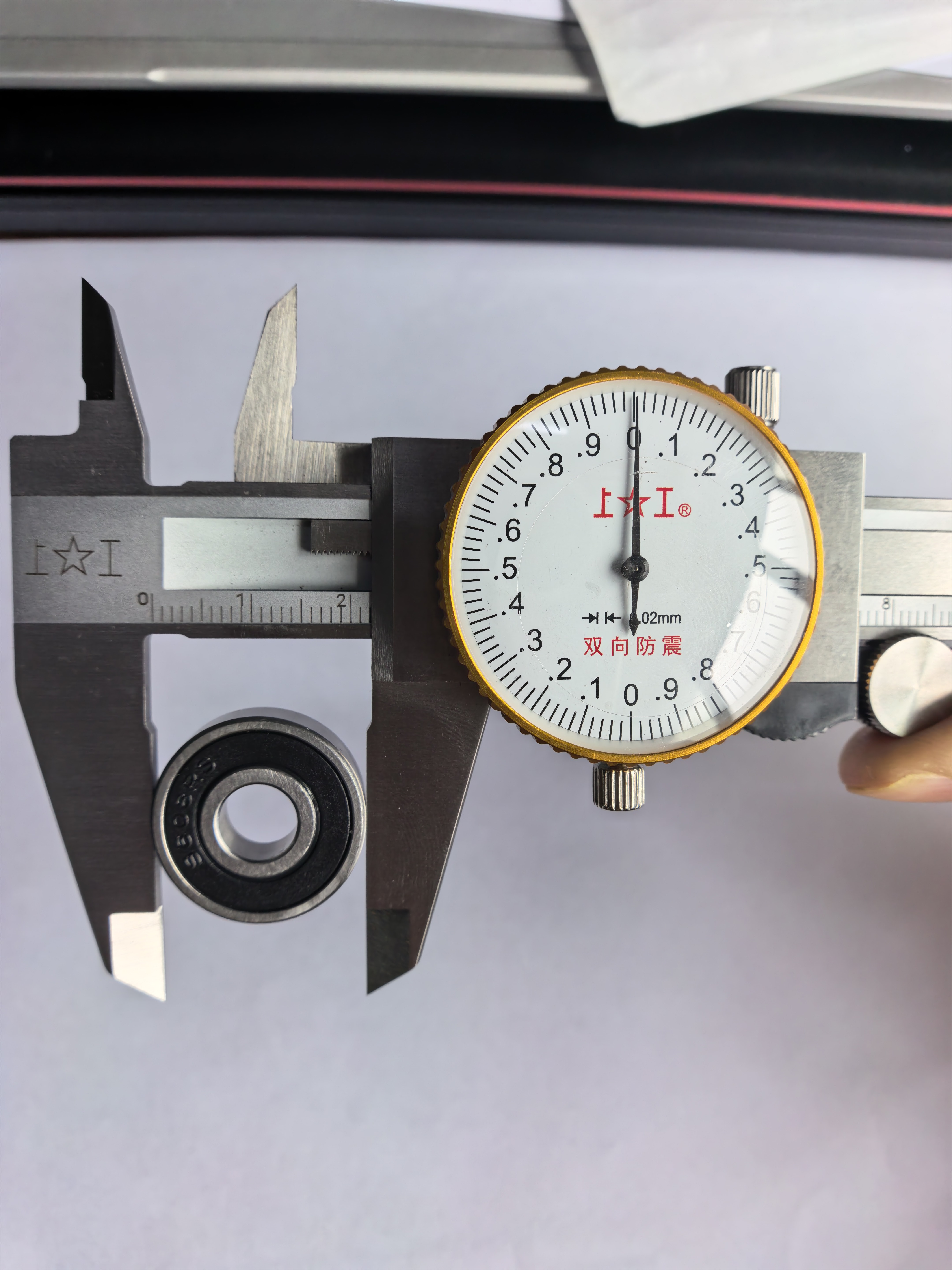

Vernier tolómérő

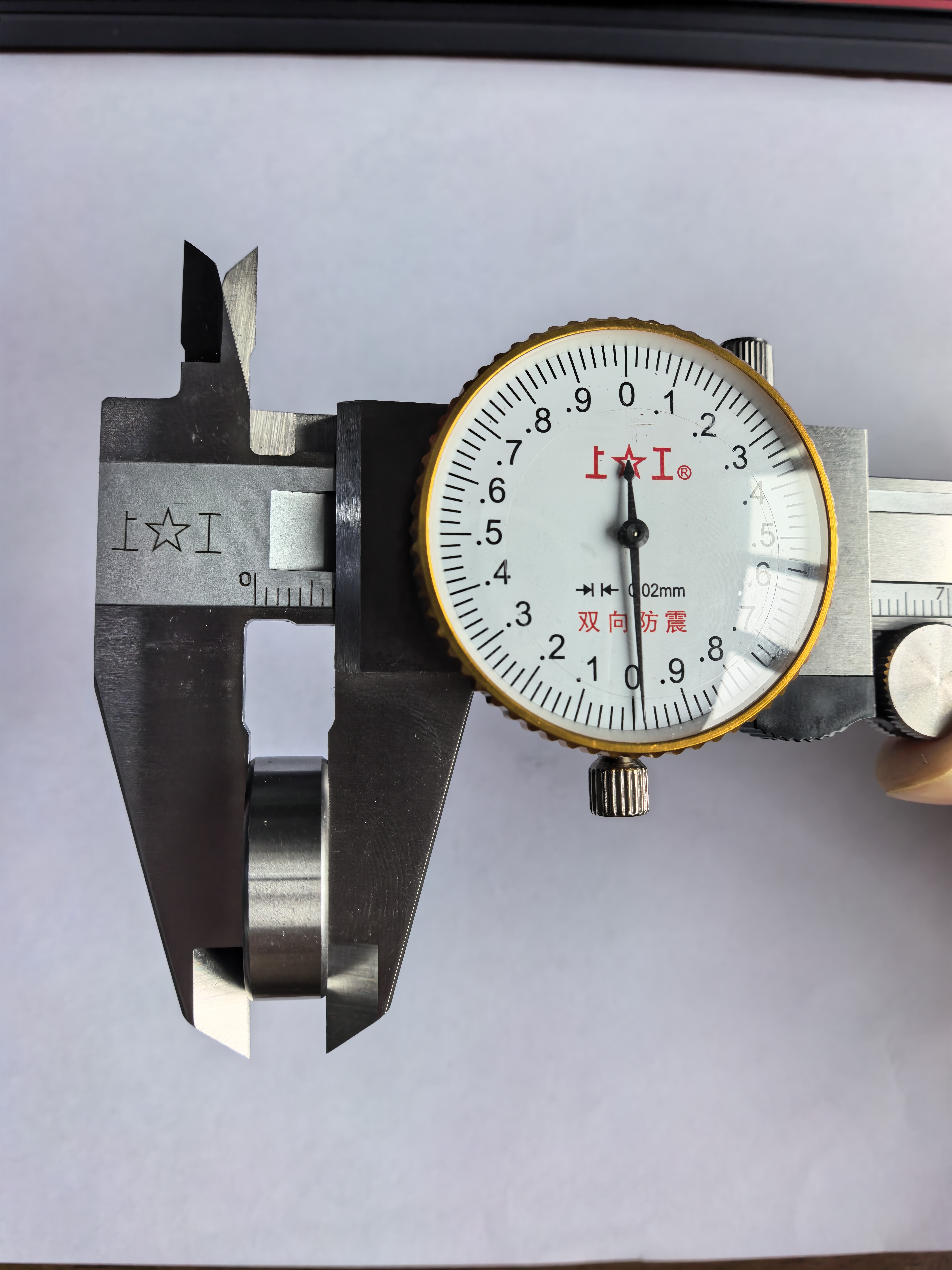

Belső átmérő mérése

Külső átmérő mérése

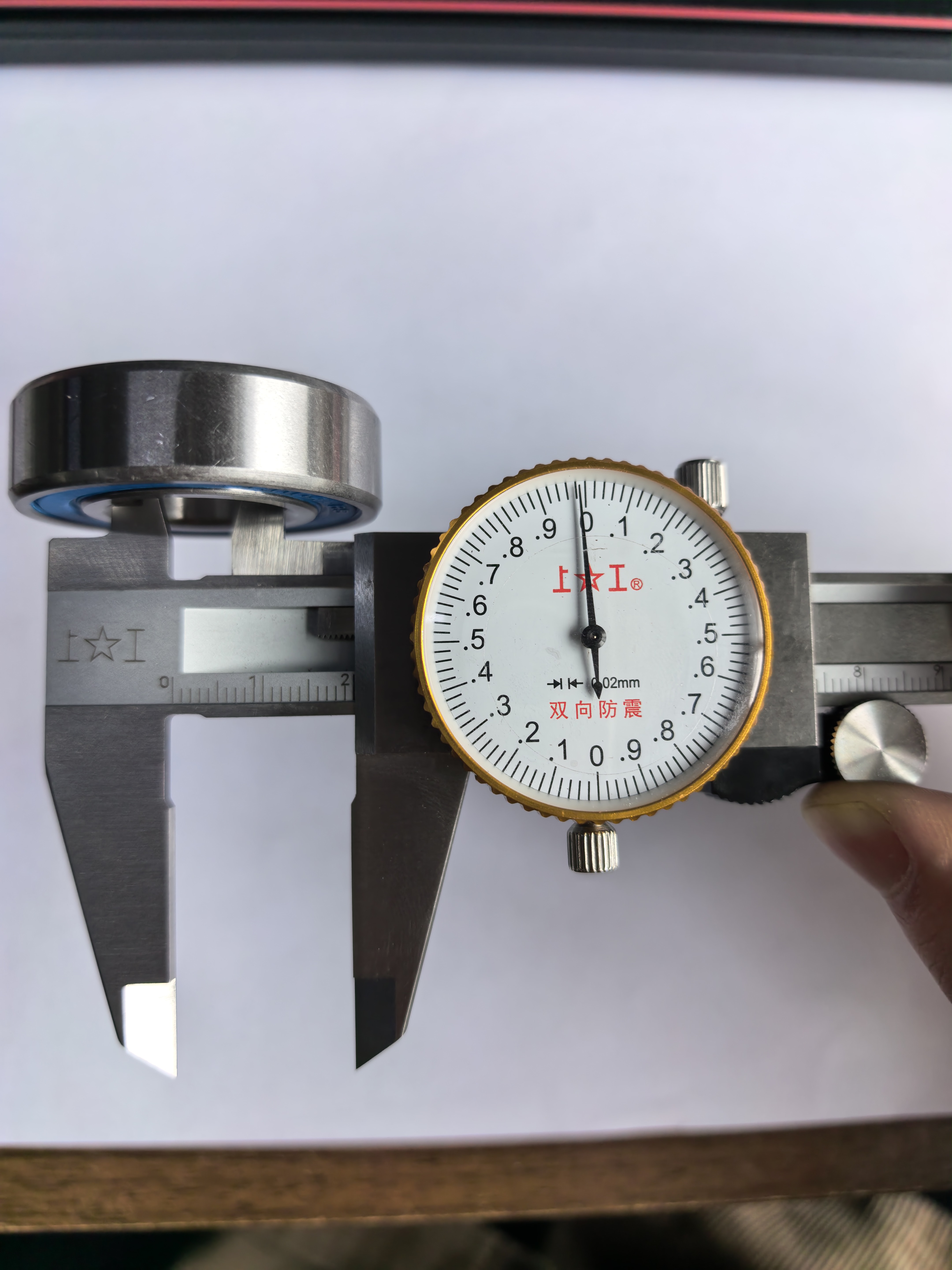

Szélesség/vastagság mérés

A négyjegyű modellcsapágyak azonosításának módszerei

A négyjegyű kóddal jelölt mélyhornyú golyóscsapágyak esetében (pl. S60xx, S62xx és S63xx sorozat) szigorú megfelelés van a belső átmérő és a típusszám utolsó számjegyei között. Ezt a kapcsolatot két forgatókönyvbe soroljuk: a "Standard Formula" és a "Speciális utótagok".

Normál eset: ≥ 04 (belső átmérő ≥ 20 mm) utótaggal rendelkező modellekre vonatkozik

Amikor a csapágy belső átmérője nóniuszos féknyereggel mérve az 20 mm-nél nagyobb vagy egyenlő , használhatja a klasszikus "oszd 5-tel" képletet:

Alapképlet: A csapágy mért belső átmérője ÷ 5 = a modellszám utolsó két számjegye

Esetelemzés: S6004-ZZ - Ha megméri egy rozsdamentes acél csapágy belső átmérőjét egy féknyereg segítségével, és azt találja, hogy 20 mm , akkor a következő képletet alkalmazhatja: 20 ÷ 5 = 4 (a "04" utótagot eredményezve). Előzetes értékelés: Ennek a csapágyas modellnek az utótagja a 04. Ezt követően a csapágy külső átmérőjének (42 mm) és szélességének (12 mm) további méréseivel, valamint a szabványos csapágyméret táblázattal való kereszthivatkozásával véglegesen azonosíthatja a csapágy teljes modellszámát S6004-ZZ .

Különleges eset: 00, 01, 02 és 03 farokszámú modellekre vonatkozik

Felhívjuk figyelmét, hogy a belső átmérő 5-tel való osztásának szabálya nem vonatkozik a 00-tól 03-ig terjedő utótagú csapágyakra. Ez a négy speciális csapágytípus kivételt képez a nemzetközi szabványokon belül; belső átmérőjük rögzített értékek, amelyeket a mérnököknek meg kell jegyezniük. A konkrét megfelelő értékek a következők:

Utótag 00: Belső átmérő rögzítve a 10 mm (pl. S6000)

01 utótag: Belső átmérő rögzítve a 12 mm (pl. S6001)

02 utótag: Belső átmérő rögzítve a 15 mm (pl. S6002)

03 utótag: Belső átmérő rögzítve a 17 mm (pl. S6003)

Ha a nóniuszos tolómérővel mért belső átmérő megfelel a fent felsorolt négy érték valamelyikének, kérjük, közvetlenül párosítsa a megfelelő utótaggal; ne használja az 5-tel való osztás módszerét.

A háromjegyű modell csapágyak azonosításának módszerei (miniatűr/kis csapágyak)

Miniatűr vagy kisméretű rozsdamentes acél mélyhornyú golyóscsapágyak típusszáma általában három számjegyből áll (pl. S608, S626 stb.). Az ilyen típusú csapágy azonosítása a legegyszerűbb; * *hasonlóan az "osztás 5-tel" képlet nem alkalmazható. **

Alapszabály: A csapágy mért belső átmérője = a modellszám utolsó számjegye

Esetelemzés: ** S608-ZZ ** — Ha tolómérővel méri meg egy kisméretű csapágy belső átmérőjét, és úgy találja, hogy ** 8 mm **, akkor – a 3 számjegyű csapágyjelölések konvenciói alapján – a belső átmérő közvetlenül a modellszám utótagjának felel meg. Előzetes értékelés: Ennek a csapágynak az utótagja ** 8 **. Ezt a mért külső átmérővel (22 mm) és szélességével (7 mm) kombinálva a modell a közös miniatűr csapágyként igazolható ** S608-ZZ **.

Összefoglalás és kiválasztási ajánlások

Összefoglalva, a rozsdamentes acél mélyhornyú golyóscsapágy modelljének nóniuszos féknyereg segítségével történő azonosításának lépései a következőkben foglalhatók össze:

Mérje meg a belső átmérőt, határozza meg az utótagot:

Ha a mért belső átmérő egyjegyű szám (pl. 8 mm), akkor az egy 3 jegyű modellszám (pl. 608) utolsó számjegyeinek felel meg.

Ha a mért belső átmérő 10, 12, 15 vagy 17 mm, akkor az a speciális 00, 01, 02 és 03 4 számjegyű utótagoknak felel meg.

Ha a mért belső átmérő ≥ 20 mm, használja a képletet ** Belső átmérő ÷ 5 = Utótag ** (pl. 20 ÷ 5 = 04).

Mérje meg a külső átmérőt és szélességet a sorozat meghatározásához:

Az azonos belső átmérőjű csapágyak különböző sorozatokba tartozhatnak – eltérő külső átmérővel és szélességgel – a teherbírásbeli különbségek miatt (pl. S6004, S6204, S6304 stb.). Ezért az adott modellt véglegesen azonosítani kell a külső átmérő és a szélesség kereszthivatkozásával.

A fent említett mérési és számítási technikák elsajátításával könnyedén azonosíthatja a csapágy valódi kilétét – még a csomagolás vagy jelölés nélküli "sima" csapágyat is, így elkerülheti azokat a kellemetlen helyzeteket a berendezés karbantartása során, amelyek a rossz modell megvásárlásából vagy az alkatrészek megfelelő összeszereléséből fakadnak.
