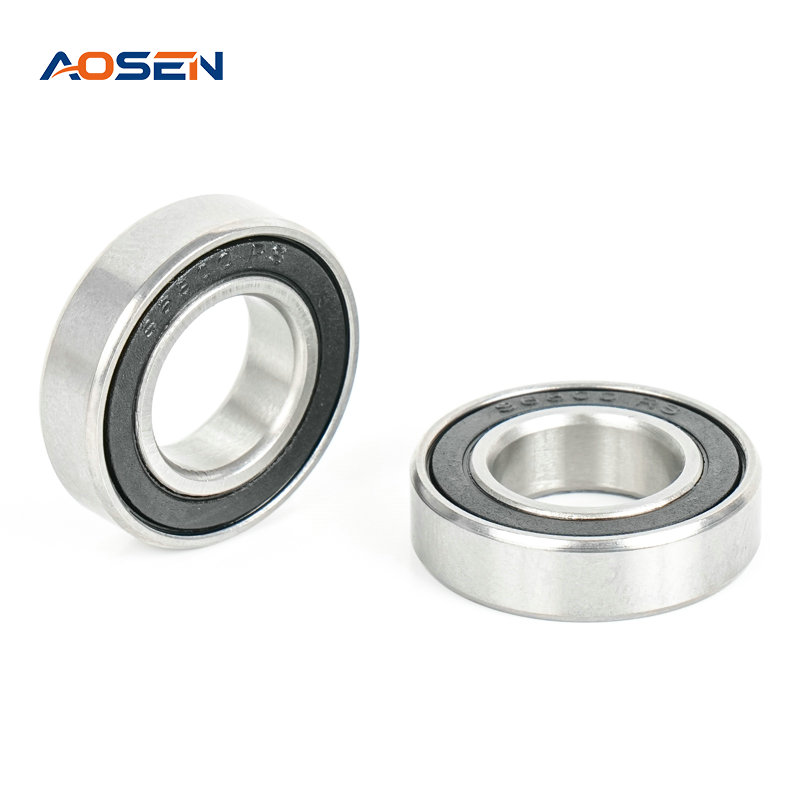

6800-as sorozatú mélyhornyú golyóscsapágyak

A mélyhornyú golyóscsapágyak a legreprezentatívabb és legszélesebb körben használt gördülőcsapágyak az ipari területen. Egyszerű szerkezeti felépítésük, stabil működésük és könnyű karbantartásuk jellemzi. Ezt a csapágysorozatot elsősorban sugárirányú terhelések viselésére használják, de bizonyos axiális terheléseket is mindkét irányban elviselnek, így a különböző mechanikai berendezésekben nélkülözhetetlen mag átviteli elemei.

Alapanyag: Kiváló minőségű GCr15 csapágyacél

Ez a terméksorozat teljes egészében kiváló minőségű GCr15 magas széntartalmú krómozott acélból készül. A GCr15 kiváló átfogó mechanikai tulajdonságairól híres. A precíz hőkezelési eljárást követően rendkívül nagy tartóssággal ruházza fel a csapágyakat:

Nagy keménység és magas kopásállóság: Hatékonyan ellenáll a fémkopásnak a hosszú távú működés során, jelentősen meghosszabbítva a csapágy élettartamát.

Kiváló kifáradási szilárdság: Nem hajlamos a kifáradásra, folyamatos nagyfrekvenciás, nagynyomású érintkezési igénybevétel esetén, így nagy terhelés mellett is megbízható.

Kiváló méretstabilitás: Alkalmazkodik a változó hőmérsékletekhez és működési környezetekhez, így hosszú ideig megőrzi a nagy pontosságú mechanikai működést.

Hogyan lehet pontosan azonosítani a rozsdamentes acél mélyhornyú golyóscsapágyas modelleket nóniuszos féknyereg segítségével?
14 Apr, 2026
Az ipari berendezések rendszeres karbantartása és mechanikai javítása során a csapágyak pontos azonosítása és cseréje kritikus lépés a stabil működés biztosításában. A hosszan tartó kopás vagy az olajjal és zsírral va...
READ MORE
A Ningbo Aosen Bearing Co., Ltd. kiállít a 2026-os sanghaji nemzetközi ipari automatizálási és robotkiállításon
13 Apr, 2026
A Ningbo Aosen Bearing Co., Ltd. örömmel jelenti be, hogy részt vesz a 2026-os sanghaji nemzetközi ipari automatizálási és robotkiállításon (a 24. sanghaji nemzetközi ipari automatizálási és robotkiállításon). A cég b...
READ MORE
A Ningbo Aosen Bearing Co., Ltd. sikeresen befejezte részvételét a 2026-os Guangzhou Nemzetközi Csapágy- és Speciális Gyártó Berendezések Kiállításon
10 Apr, 2026
A Ningbo Aosen Bearing Co., Ltd. átütő sikert aratott és gyümölcsöző eredményeket ért el a 2026-os Guangzhou Nemzetközi Csapágy- és Speciális Gyártási Berendezések Kiállításon (a továbbiakban: "Kiállítás"). A március ...
READ MORE
Golyóscsapágy és mélyhornyú golyóscsapágy: legfontosabb különbségek
08 Apr, 2026
A mélyhornyú golyóscsapágy egy speciális és nagyon népszerű golyóscsapágy típus — nem külön kategória. A "golyóscsapágy" a tág családi név, míg a mélyhornyú golyóscsapágyak (DGBB) a családon...
READ MORE

csapágy sz	Külső átmérő mérete					Alapvető terhelési értékek KN		mise (KG)
	Furat d mm	O. D D mm	Szélesség B		Letörés r _smin mm	Dinamikus Cr N	Statikus Cr N
	Furat d mm	O. D D mm	Nyitott típus mm	Zárt típus mm	Letörés r _smin mm	Dinamikus Cr N	Statikus Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

Furat Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Furat Diancter	Átmérő sorozat (0)				Átmérő sorozat (2)					Átmérő sorozat (3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Szabványos	Tolerancia osztály
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	6. OSZTÁLY	OSZTÁLY 5	OSZTÁLY 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Acél sz	Kémiai összetétel %
Acél sz	C	Si	Mn	P	S	Kr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
