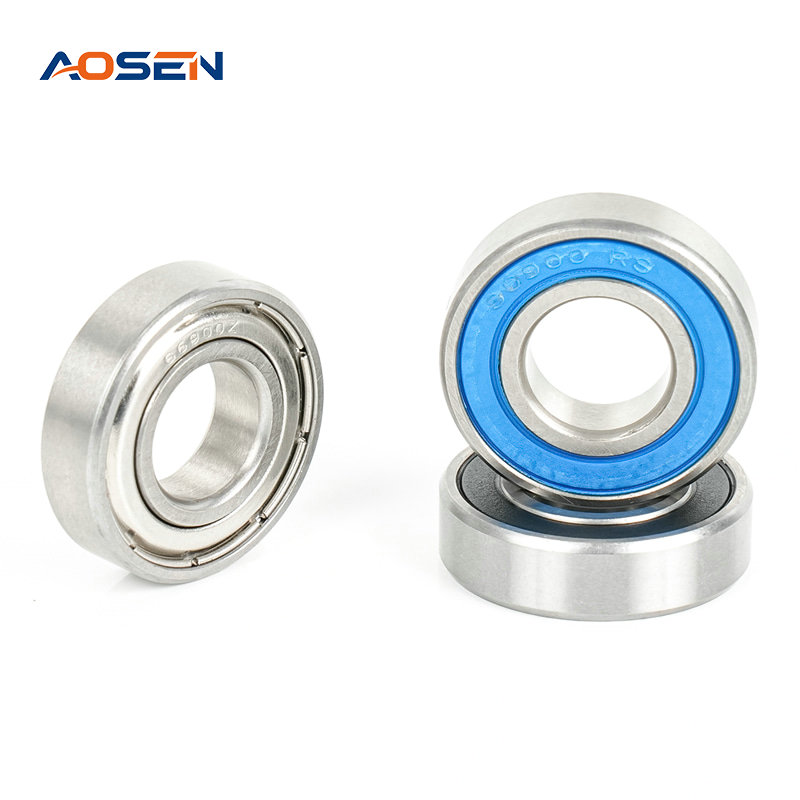

6900-as sorozatú mélyhornyú golyóscsapágyak

A mélyhornyú golyóscsapágyak a legreprezentatívabb és legszélesebb körben használt gördülőcsapágyak az ipari területen. Egyszerű szerkezetük, stabil működésük és könnyű karbantartásuk jellemző. Ezt a csapágysorozatot elsősorban sugárirányú terhelések viselésére használják, de bizonyos axiális terheléseket is mindkét irányban elviselnek, így a különböző mechanikai berendezésekben nélkülözhetetlen mag átviteli elemei.

Alapvető előnyei

Alacsony súrlódás, nagy sebesség: A precíziós köszörülésű mélyhornyú futópályák tökéletesen illeszkednek a nagy pontosságú acélgolyókhoz, ami rendkívül alacsony súrlódási ellenállást eredményez. Ez nem csak lehetővé teszi számukra, hogy ellenálljanak a rendkívül nagy sebességkorlátozásnak, hanem hatékonyan csökkenti a berendezések energiafogyasztását is.

Sima és csendes működés: A szigorú megmunkálási pontosság (pl. P6/P5 fokozat) és a felületi érdesség szabályozása alacsony vibrációt és alacsony zajszintet eredményez nagy sebességű működés során, így ideálisak a szigorú zajcsökkentési követelményekkel járó alkalmazásokhoz.

Karbantartásmentes/alacsony karbantartási igény: A robusztus és tartós szerkezet porvédővel (ZZ) vagy gumitömítésekkel (2RS) és kiváló minőségű zsírral kombinálva hatékonyan megakadályozza a szennyeződések bejutását és a zsír kiszivárgását, így biztosítva a hosszú távú, karbantartásmentes működést.

Hogyan lehet pontosan azonosítani a rozsdamentes acél mélyhornyú golyóscsapágyas modelleket nóniuszos féknyereg segítségével?
14 Apr, 2026
Az ipari berendezések rendszeres karbantartása és mechanikai javítása során a csapágyak pontos azonosítása és cseréje kritikus lépés a stabil működés biztosításában. A hosszan tartó kopás vagy az olajjal és zsírral va...
READ MORE
A Ningbo Aosen Bearing Co., Ltd. kiállít a 2026-os sanghaji nemzetközi ipari automatizálási és robotkiállításon
13 Apr, 2026
A Ningbo Aosen Bearing Co., Ltd. örömmel jelenti be, hogy részt vesz a 2026-os sanghaji nemzetközi ipari automatizálási és robotkiállításon (a 24. sanghaji nemzetközi ipari automatizálási és robotkiállításon). A cég b...
READ MORE
A Ningbo Aosen Bearing Co., Ltd. sikeresen befejezte részvételét a 2026-os Guangzhou Nemzetközi Csapágy- és Speciális Gyártó Berendezések Kiállításon
10 Apr, 2026
A Ningbo Aosen Bearing Co., Ltd. átütő sikert aratott és gyümölcsöző eredményeket ért el a 2026-os Guangzhou Nemzetközi Csapágy- és Speciális Gyártási Berendezések Kiállításon (a továbbiakban: "Kiállítás"). A március ...
READ MORE
Golyóscsapágy és mélyhornyú golyóscsapágy: legfontosabb különbségek
08 Apr, 2026
A mélyhornyú golyóscsapágy egy speciális és nagyon népszerű golyóscsapágy típus — nem külön kategória. A "golyóscsapágy" a tág családi név, míg a mélyhornyú golyóscsapágyak (DGBB) a családon...
READ MORE

csapágy sz	Külső átmérő mérete					Alapvető terhelési értékek KN		mise (KG)
	Furat d mm	O. D D mm	Szélesség B		Letörés r _smin mm	Dinamikus Cr N	Statikus Cr N
	Furat d mm	O. D D mm	Nyitott típus mm	Zárt típus mm	Letörés r _smin mm	Dinamikus Cr N	Statikus Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

Furat Diancter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Furat Diancter	Átmérő sorozat (0)				Átmérő sorozat (2)					Átmérő sorozat (3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Szabványos	Tolerancia osztály
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	6. OSZTÁLY	OSZTÁLY 5	OSZTÁLY 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Acél sz	Kémiai összetétel %
Acél sz	C	Si	Mn	P	S	Kr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
